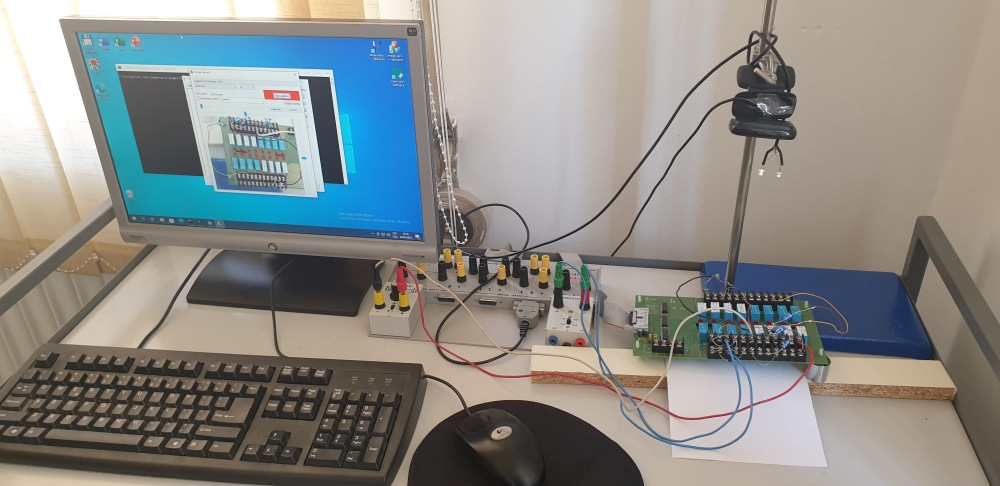

Fyzická aparatura pro experiment obsahuje jednocestný a dvoucestný usměrňovač, sadu zatěžovacích rezistorů, sadu kondenzátorů, sinusový generátor střídavého napětí s proměnnou frekvencí a analogový voltmetr, který snímá napětí na zátěži. Vzdálené měření na experimentu je napojeno na měřicí systém ISES.

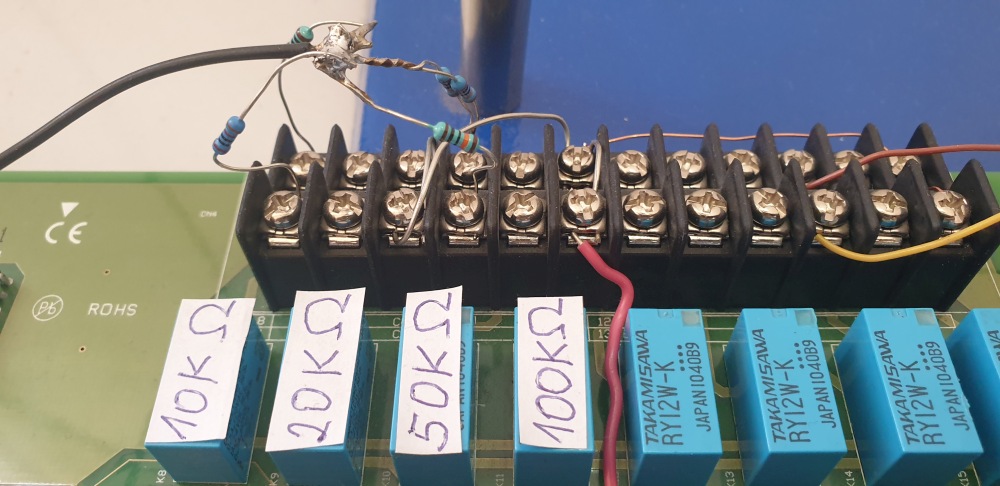

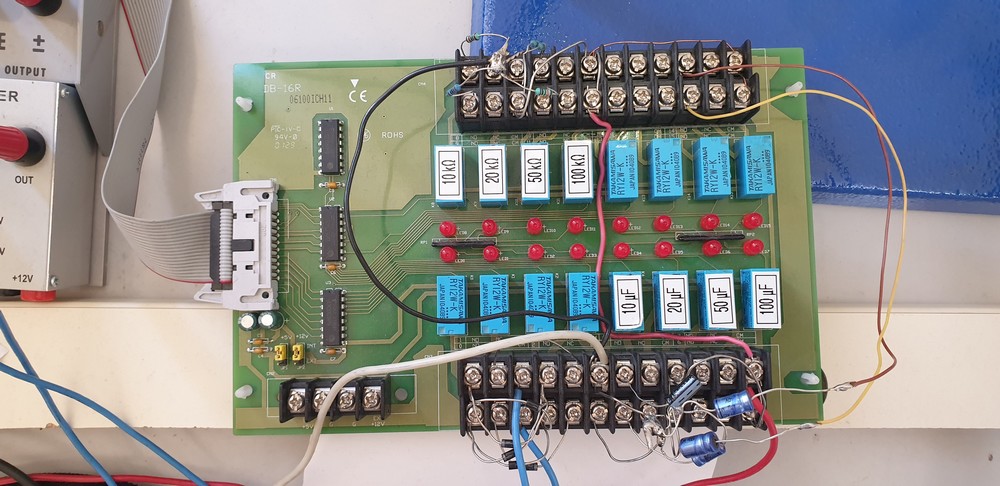

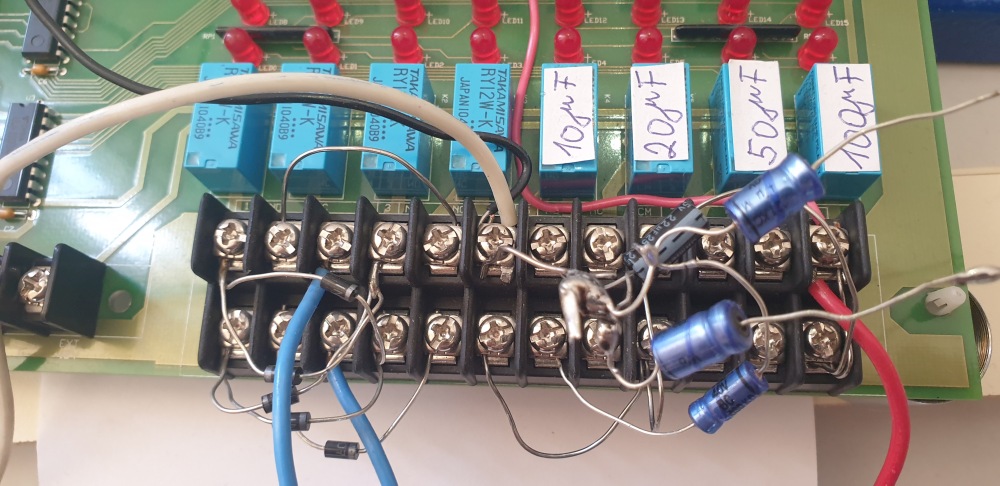

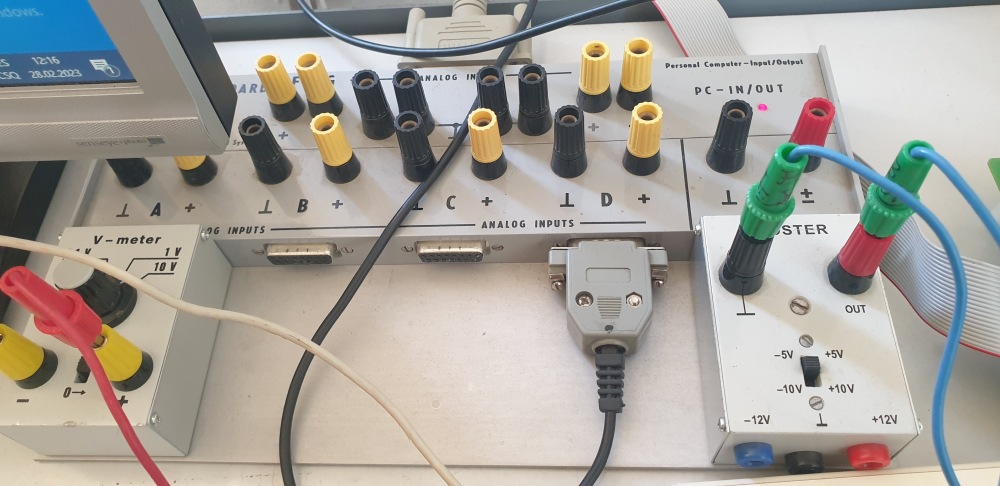

Funkcionalitu vzdáleného experimentu potom řeší reléová deska, na kterou jsou připojeny všechny komponenty experimentu (diody, rezistory a kondenzátory). Vzdáleným řízením přepínáme relé a tím dosáhneme různá zapojení (usměrňovač jednocestný nebo dvoucestný), dále přepínáme různé kombinace rezistorů a kondenzátorů. Volitelná frekvence sinusového vstupního signálu se vytváří softwarově na výstupním kanálu systému ISES. Výstupní střídavý signál je ještě proudově posílený modulem Booster ze systému ISES. Snímání napětí na výstupu usměrňovače je realizováno DC voltmetrem ze systému ISES.
